APG压力成型系列

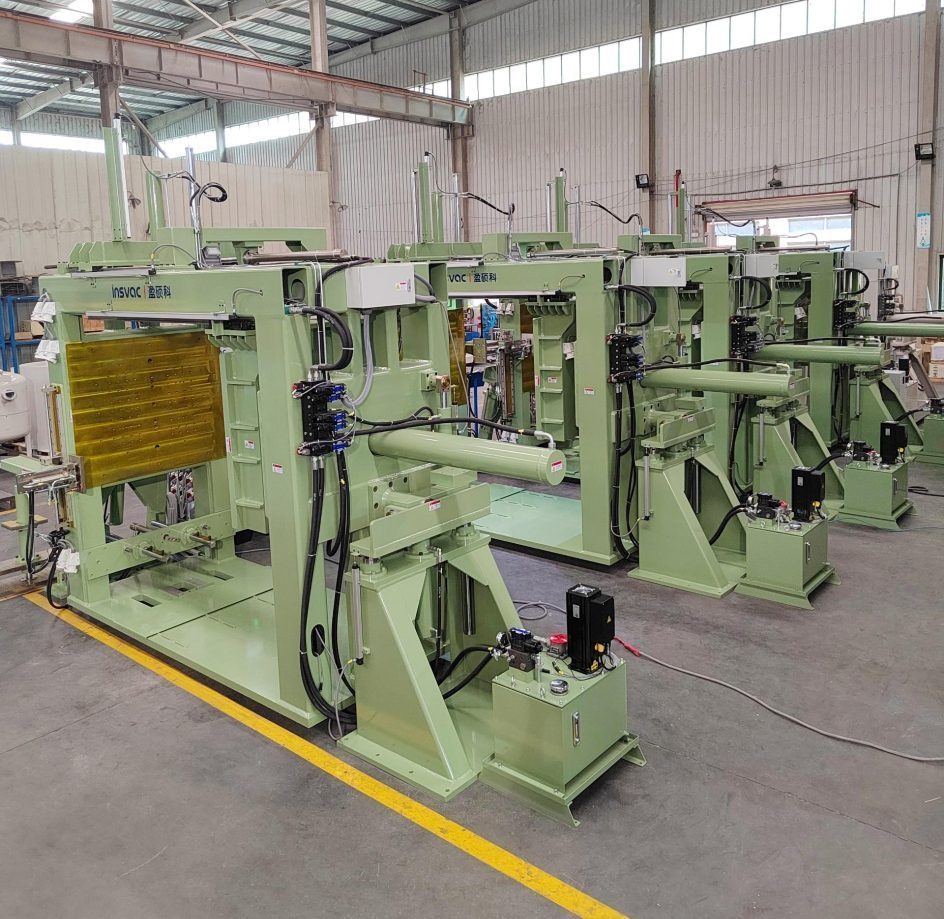

FCM/FKM系列 框架式压力成型机
FCM压力成型机（又称锁模机、模压机），广泛应用在中高压绝缘件或硅橡胶制品的自动压力凝胶（APG）生产工序上，如：支柱绝缘子、绝缘盘、固封极柱、触头盒、穿墙套管、电流/电压互感器、硅橡胶套管等的APG或VPG的生产。
☎ 销售热线：+86 592 7792-509
✉ 邮箱：insvac@insvac.com / insvac@163.com
技术规格 Technical Specifications
FCM模板尺寸 Plate size/mm | 主锁模力 Closing force/KN | 开模距离 Mould opening width/mm | 下抽芯行程 Bottomcore pulling stroke/mm | 合模速度 Closing speed m/min | 倾斜角度 Tilt angle | 加热组数 Number of heating groups | 最大尺寸 Maximum size/m | 重量 Weight/Kg |
800*800 | 250 | 150-1400 | 600 | 4.5 | ±7° | 6+4 | 5.3×2.3×3.5 | 7500 |
1000*1000 | 400 | 200-1700 | 750 | 4.2 | ±7° | 8+8 | 6.0×2.5×4.2 | 10000 |
1200*1200 | 500 | 300-1900 | 800 | 3.6 | ±7° | 8+12 | 6.5×2.5×4.2 | 12000 |
工艺特点 Process Features
cFCM系列压力成型机采用液压比例控制，自动注料，可实现横纵±7°任意调节，边注射边旋转，动作编入程序。可分多段速度、多段压力进行注射，实现全自动注射压力成型，采用多程序运行管理，可任意存储及调用数据。

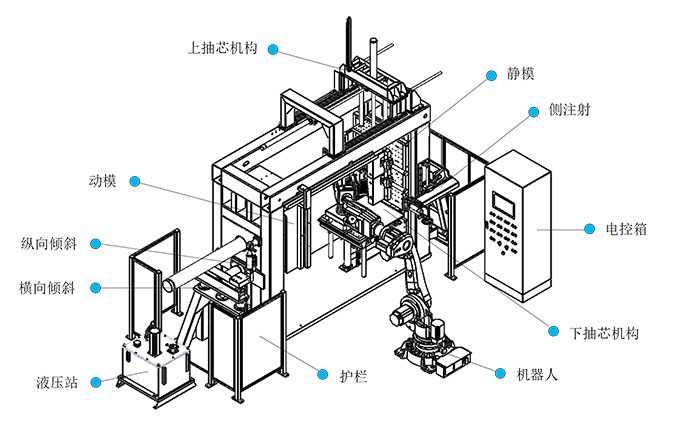

产品特性 Product Features
标准配置 ● 设备整体框架● 动静模装置 ● 上抽芯装置 ● 上平移装置 ● 下抽芯装置 ● 下平移装置 ● 控制系统 ● 液压系统 ● 加热系统 | 选配功能 ● 侧向抽芯装置● 侧面注射装置 ● 旋转倾斜机构 ● 安全防护护栏 ● 同步开模系统 ● 注料测控系统 ● 助力搬运系统 ● 快速换模系统 ● 对接MES/ERP系统 | 系统特色 ● 框架整体热处理和加工，保证刚性● 下芯滑轨，耐磨耐脏设计 ● 漏料收集盘，保护下芯 ● 全方位倾斜结构，自动程序可编写 ● 全封闭式护栏，安全防护 ● 伺服液压系统，节能降噪 ● 二/三工位同步开模便于脱模 ● 助力机械臂省力省心，操作方便 ● 生产工艺配方管理，任意存储及调用 ● 对接MES/ERP系统，数据化管理 |

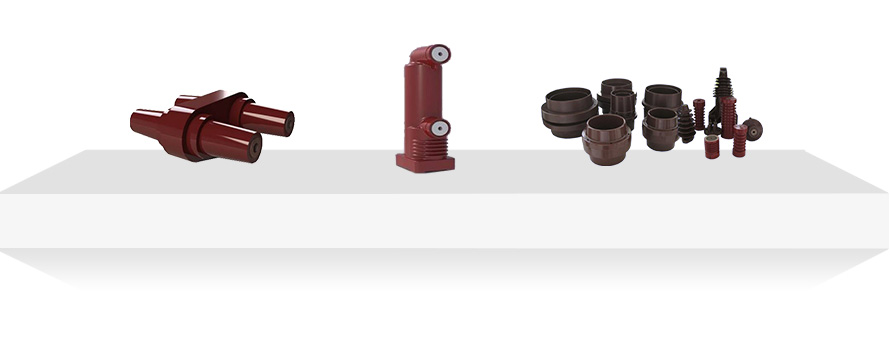

应用行业 Applications
cFCM系列广泛应用在支柱绝缘子、绝缘盘、固封极柱、触头盒、穿墙套管、电流/电压互感器、硅橡胶套管等的生产工序。
量身定制 Tailor-made Solutions
同一系列设备已为多家客户量身定制，以下为部分交付案例。
